Vše, co potřebujete vědět o lékařských piezoelektrických keramických kotoučích

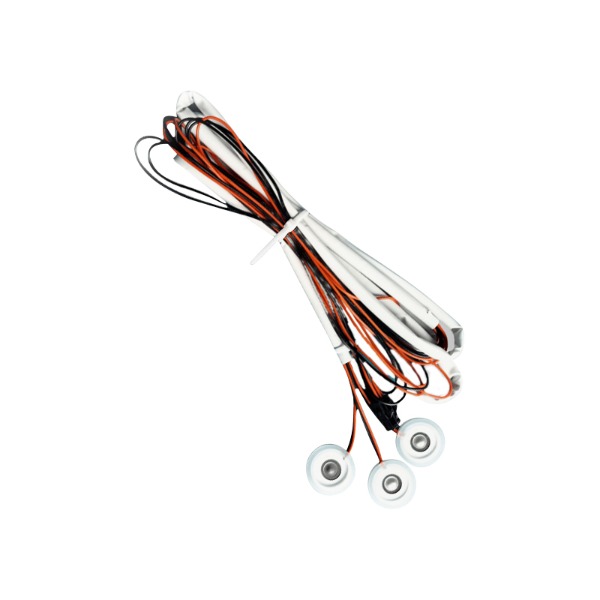

Medicínský piezoelektrický keramický disk s musí dosáhnout elektromechanického vazebního koeficientu v režimu tloušťky (kt) nad 0,48 a akustické impedance pod 35 MRayl, aby byly vhodné pro diagnostické zobrazování nebo terapeutický ultrazvuk. Bez těchto parametrů nemůže disk produkovat požadované rozlišení nebo bezpečnou penetraci tkání.

Na rozdíl od průmyslové nebo spotřebitelské piezokeramiky se disky lékařské kvality vyznačují přísně kontrolovanými dielektrickými ztrátami (tan δ < 0,02) a Curieovou teplotou nad 300 °C, aby byla zajištěna stabilita během sterilizace a dlouhodobého provozu.

Kritické vlastnosti materiálů pro lékařské aplikace

Medicínské piezoelektrické keramické kotouče jsou typicky vyrobeny z modifikovaných směsí zirkoničitanu a titanátu olovnatého (PZT). Níže uvedená tabulka ukazuje základní rozsahy vlastností pro běžné lékařské použití, jako je ultrazvukové zobrazování, HIFU (vysoko intenzivní fokusovaný ultrazvuk) a průtokové senzory.

• Piezoelektrická konstanta náboje (d33): 400–600 pC/N – zajišťuje dostatečný zdvih pro nízkonapěťové buzení.
• Relativní permitivita (εr): 1200–1800 při 1 kHz – odpovídá elektrické impedanci s lékařskými obvody ovladače.
• Faktor mechanické kvality (Qm): 60–150 – vyrovnává citlivost (nízká Qm) vs. výstupní výkon (vysoká Qm) pro zobrazování nebo terapii.
• Hustota (ρ): 7,5–7,8 g/cm³ – ovlivňuje akustickou shodu s lidskou tkání.

Vyžaduje například disk používaný v srdeční ultrazvukové sondě kt > 0,5 a kolísání tloušťky menší než ±2 μm přes průměr disku, aby se zabránilo fázovému zkreslení a artefaktům.

Poměr průměru k tloušťce a výběr rezonanční frekvence

Pracovní frekvence lékařského piezoelektrického disku je nepřímo úměrná jeho tloušťce. U standardního disku v radiálním režimu je základní frekvence v režimu tloušťky f_t (v MHz) ≈ N_t / tloušťka (mm) , kde N_t je frekvenční konstanta (typicky 1900–2100 Hz·m pro materiály typu PZT-5A).

Běžná lékařská frekvenční pásma a odpovídající rozměry disku:

• 2–5 MHz (břišní a porodnické zobrazování): tloušťka 0,4–1,0 mm, průměr typicky 10–25 mm.
• 7,5–10 MHz (cévní a malé části): tloušťka 0,2–0,28 mm, průměr 6–12 mm.
• 15–20 MHz (oftalmologické a kožní zobrazování): tloušťka 0,1–0,13 mm, průměr 3–6 mm.

Volba nesprávného poměru vede k falešným režimům. Disk lékařské kvality by měl potlačit laterální režimy pomocí poměr radiální frekvence k tloušťce < 0,7 aby se zabránilo interferenci s primární tloušťkovou rezonancí.

Akustické přizpůsobení a integrace podpůrné vrstvy

Obnažený keramický disk má akustickou impedanci ~34 MRayl, zatímco lidská měkká tkáň je ~1,5 MRayl. Bez odpovídajících vrstev, odrazí se přes 88 % ultrazvukové energie na rozhraní disk-tkáň, což činí zařízení neúčinným.

Proto se lékařský piezoelektrický kotouč nikdy nepoužívá samostatně. Vyžaduje:

• Jedna nebo dvě odpovídající vrstvy (každý se střední impedancí, např. 9–12 MRayl), aby se zvýšila účinnost přenosu na více než 80 %.
• Zadní vrstva s vysokým útlumem (akustická impedance 15–25 MRayl, útlum > 20 dB/cm/MHz) pro tlumení zadního záření a zkrácení doby trvání pulzu.

Například přidání jediné odpovídající vrstvy o tloušťce λ/4 na střední frekvenci zlepšuje šířku pásma od 45 % až 72 % , přímo zvyšující rozlišení obrazu.

Elektrické pólování a stabilita výkonu za zdravotních podmínek

Keramické disky vyráběné v původním stavu ještě nejsou piezoelektrické, dokud nejsou pólovány. Disky lékařské kvality vyžadují pólovací napětí 2–4 kV/mm při 100–150 °C po dobu 15–30 minut, aby bylo dosaženo zarovnání domény. Neúplné pólování má za následek snížení d33 o více než 30 % a nestabilní frekvenční odezvu.

Po pólování podléhají disky tepelnému stárnutí a stabilizaci. Mezi lékařská kritéria přijatelnosti patří:

• Posun kapacity < 3 % po 500 hodinách při 37°C (tělesná teplota) a 90% vlhkosti.
• Izolační odpor > 10 GΩ na 500 V DC, aby se zabránilo svodovým proudům v sondách kontaktu s pacientem.
• Žádná depolarizace pod 200 °C aby přežily sterilizaci etylenoxidem nebo autoklávem (121°C).

Dielektrické ztráty a tvorba tepla v terapeutických discích

Pro lékařské aplikace s nepřetržitou vlnou nebo s vysokým pracovním cyklem (např. fyzioterapeutický ultrazvuk, chirurgické řezání) musí disk odvádět teplo bez posunu rezonance. Klíčovou metrikou je dielektrický ztrátový činitel (tan δ) . Při 1 MHz a 20 V/mm si medicínské terapeutické disky udržují tan δ < 0,015, což omezuje nárůst teploty na < 15 °C při akustickém výkonu 1 W/cm².

Kotouč s tan δ 0,03 (běžné u levných průmyslových kotoučů) by generoval dvojnásobné teplo, což by vedlo k:

• Posun frekvence 0,5–1,2 % na nárůst o 10 °C , což způsobuje rozladění od jízdní elektroniky.
• Nesoulad tepelné roztažnosti se spojovacími vrstvami, což vede k delaminaci po < 50 cyklech ošetření.

Proto disky pro lékařské terapie specifikují maximální rychlost vibrací < 0,5 m/s RMS a zahrnují integrované teplotní senzory v sestavě sondy.

Požadavky na biokompatibilitu a zapouzdření

Samotný surový keramický kotouč není biokompatibilní kvůli obsahu olova (typické PZT obsahuje 60–70 % hmotnosti olova). Proto lékařské regulační normy (IEC 60601-2-37, pokyny FDA) nařizují zapouzdření. Disk musí být hermeticky uzavřen nebo potažen parylenem-C (tloušťka 5–15 μm) nebo epoxidem lékařské kvality.

Ověření zapouzdření zahrnuje:

• Test cytotoxicity podle ISO 10993-5: žádná buněčná lýza kolem zapouzdřeného disku.
• Analýza vyluhovatelného olova: < 0,1 μg/cm²/den v simulované tělesné tekutině.

Bez řádného zapouzdření může i selhání jediného disku vést k překročení nákladů na recertifikaci sondy 10 000 dolarů za incident (regulační evidence a testování).

Testování výkonu před lékařskou integrací

Každá šarže lékařských piezoelektrických kotoučů musí projít standardizovanými elektrickými a akustickými testy. Kritéria přijetí/odmítnutí založená na IEEE 176-1987 a IEC 60483:

• Velikost impedance při rezonanci: ±10 % nominální hodnoty.
• Fázový úhel při rezonanci: > 85° (čistý režim).
• Tolerance kapacity: ±5 % při 1 kHz, 25 °C.
• Variace tloušťky: ≤ ±3 μm přes povrch disku pro pole.

Disk, který splňuje tyto limity, lze přímo integrovat do lékařského ultrazvukového převodníku nebo terapeutického aplikátoru bez dalšího ladění, což ušetří 15–20 hodin technické kalibrace na sondu.
